TEXAM 旁压仪

产品介绍：

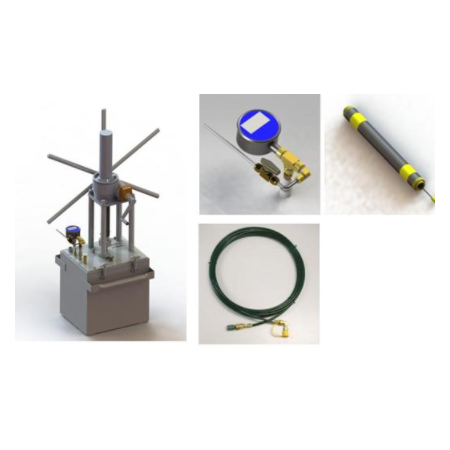

TEXAM旁压仪由探头、节造装置和管路组成。

探头：一个覆盖有可膨胀护套的钢质中空圆柱体。

节造装置：

1)一个金属箱体，内部装置有一个带有活塞的圆柱形汽缸，带有四个急剧衔接头和节造阀门。

2)一个用于操作活塞的手动加载器。

3)一个数字式压力表。

管路：一根高压单轴导管，装置有急剧遏制衔接头，以维持探头和管路的鼓和状态。

旁压仪特点：

● 比梅纳型旁压仪易于操作

● 牢固的结构

● 不必要使用压缩气体

● 变形速度可控

● 循环测试容易

● 可选择用于蠕变试验的设备

试验步骤：

首先将探头搁置到一个预钻好的钻孔中指定的测试深度。预钻钻孔要使用适合于地层的钻进取骤：螺旋钻进法，使用切削式钻头和泥浆护壁的回转钻进法和冲击钻进法等。在地下水位以下的粒屑状地层中，能够将探头置入开槽管直接打入到测试地位。

试验进行时，能够通过匀速动弹加载器从而使用恒定变形速度进行节造，也能够象梅纳型旁压仪那样使用一样的压力增量来进行节造。

试验了局：

通过绘造试验过程中的注水体积和压力之间的关系图，能够得到一条现场试验的应力应变关系曲线。

旁压试验了局图例

极限应力PL：PL 是岩土体产生粉碎时的压力，直接反映了岩土体的承载力。

Qa = (C/F) × PL

这里：Qa = 允许承载力

C = 状态成分

F = 安全系数

变形模量E：E 用来推算基础沉降，公式如下：

E = (1 + ν) 2V(ΔP/ΔV)

这里：ν = 泊松比

V = 弹性变动区域中央点的体积值

ΔP/ΔV = 压力变量与体积变量的比值

技术规格:
