委顿试验（四点弯曲法）

尺度：T0739 | AASHTO T321 | ASTM D7460/D8237

 |EN12697-24步骤D

图22：独立式气压伺服四点弯曲委顿试验机

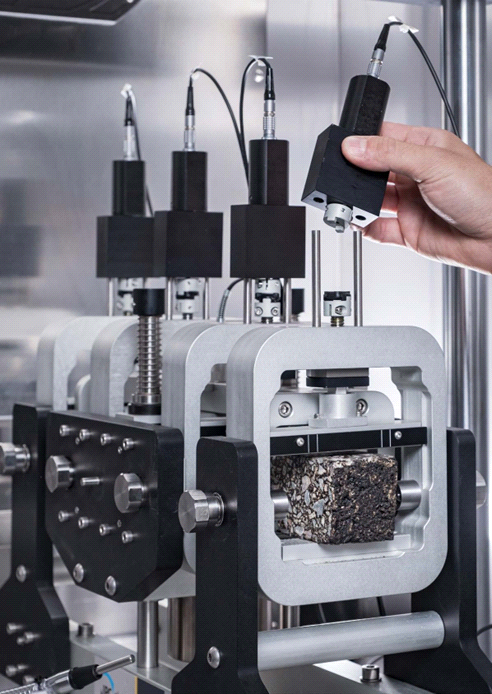

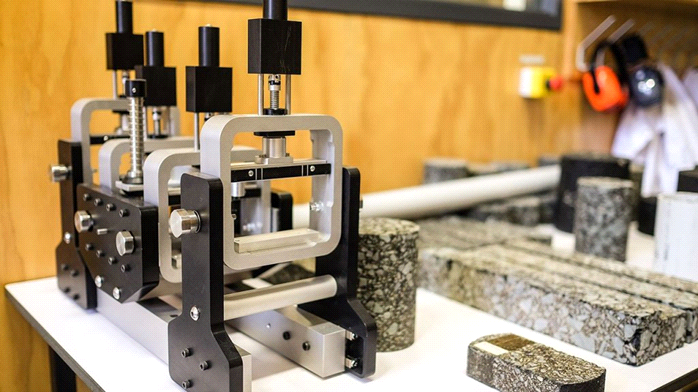

图23：四点幼梁弯曲试验夹具

（配套AsphaltQube系统的底部加载型）

最方便
，最安静
，机能最佳的是使用电动型Asphalt Qube（±15kN）配套四点弯曲试验夹具的规划
，如图24所示。

建议这种规划的原因是：

- 电动试验系统
，220V单相电
，插电即可使用
，运行安静无噪音
，守护单一。

- 荷载领域是动态±15kN
，不必要更换幼量程的力传感器

- 选取两侧开门设计
，装置和拆卸试件都方便操作。

- 内部集成了传感器急剧接口
，节造器内置与设备底部
，没有表置的线缆
，尝试室安插整体极度简洁。

- 占地面积。800×800mm）
，底部带有万向轮
，可轻易移动到尝试室肆意地位。

- 在不运行四点幼梁弯曲委顿试验时
，还能够用于其他好多试验
，利用效能高。

图24：在AsphaltQube中装置四点幼梁弯曲试验夹具

若是用户预算极度有限
，我们建议用户采办原装的独立伺折服动的四点幼梁弯曲试验机和节造器
，在国内采办环境箱
，由于委顿试验通常是在常温下运行
，所以我们只必要采办空间足够的环境箱以及预留仪器线缆的进出口
，而无需采办造冷能力达到零下几十度的环境箱
，从而能够大幅度节约用度。

图25：独立式四点弯曲幼梁试验机在环境箱中装置的成效图

图26：UTM-30中装置四点幼梁弯曲试验夹具

若是预算有限且委顿试验的工作量不算很大
，可采办夹具式的四点弯曲试验夹具共同UTM系统或AsphaltQube PRO系统使用。

新的试验终止前提

在从前很长一段功夫内
，我们在运行四点幼梁弯曲委顿试验时
，都是以弯拉模量衰减到初始模量的50%作为终止前提。但现实上
，这个“50%”是一个经验值
，随着目前资料科学的进取
，增长了各类改性资料、纤维资料、自愈和资料等各类增长剂的沥青混合料的委顿机能得到了很大的提升
，依照这种试验终止前提可能低估了资料的委顿机能。

以图27为例
，蓝色曲线是模量vs加载次数曲线
，红色曲线是模量×次数vs加载次数曲线
，若是以模量衰减50%为终止前提
，则委顿终点产生在约莫125万次时；但若是以新规范的终止前提作为委顿终点
，则试验终场在约莫243万次时？杉
，分歧的终止前提对试验了局有着沉大的影响。

图27：模量vs次数曲线&模量×次数vs次数曲线的对比

最新版本的AASHTO T321四点幼梁弯曲委顿试验规范已经将试验终止前提更改为弯拉模量×加载次数（S×n）的值降落15%后终场
，这次订正T0739试验步骤也与AASHTOT321维持一致。除此以表
，我们还能够在终止前提中增长作动器活动达到限值（开裂）作为终止前提。在进行试验了局分析时
，可自由切换左右坐标轴的单元进行对比。这些指标蕴含了从前的模量
，现行的模量×次数
，以及规范要求之表的最大峰峰值应力
，耗散能
，相位角
，最大峰峰值应变等。

图28：四点幼梁弯曲委顿试验软件的更新

新版本的T0739中还增长了跨中挠度丈量点的地位要求
，要求在试件中性轴的中心粘贴一个M8螺母用于传感器定位。相比之下
，2011年版本的规范中没有明确要求丈量点的地位
，因而
，目前大无数试验设备的LVDT位移传感器都是直接定位到幼梁试件的顶部中心地位。当然
，这并不是说以前各人都做错了
，而是但愿通过统一规范来提高分歧单元试验了局之间的可比力性。

图29：跨中挠度丈量地位的两种选项（试件顶部或试件侧边）

委顿试验（劈裂法）

尺度：T0743 | EN 12697-24步骤F

图30：间接拉伸委顿试验成效

图31：间接拉伸委顿试验曲线

裂纹扩大试验（半圆弯曲法）

尺度：T0744 | AASHTO T393 SCB

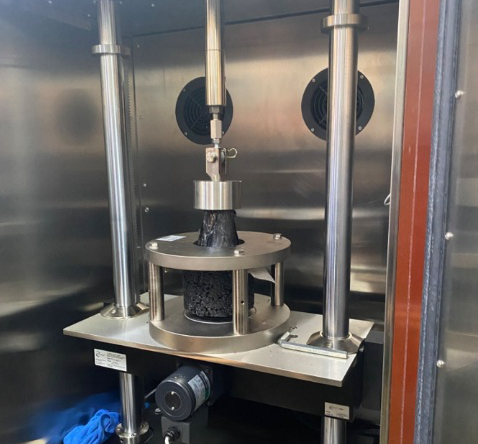

图32：在UTM-130中进行常温SCB试验

裂纹扩大试验（劈裂法）

尺度：T0774 | AASHTO T424

图34：AASHTO T424试验成效图

半圆弯曲试验步骤在试验筹备时
，必要使用切割锯将其切成对称的两半
，并在直径方向的底部中心用薄锯片切缝。这些工作必要专用的切割锯
，以及试验人员额表的操作。为了进一步简化试件筹备工作
，美国的钻研机构进一步开发了直接使用圆形试件劈裂加载
，依然使用荷载-变形曲线进行数据处置的步骤来评价沥青混合料的开裂抗性。这种试验步骤目前重要有2个规范
，别离是：

- ASTMD8225平衡混合料设计系统选用Ideal-Cracking试验步骤
，推算指标Ideal-CT

- AASHTO T424
，推算指标Nflex因子作为评价指标

新规范订正时选择了AASHTO T424作为尺度试验步骤
，若是用户建设了间接拉伸试验？
，能够直接使用间接拉伸试验的幼型双柱式反力架和压条来发展此试验
，直接使用动态试验机主轴的荷载传感器和作动器内置的LVDT位移传感器实现数据采集工作。

表3：其他国表规范的委顿和裂纹扩大试验步骤和可选？

沉复压缩试验（三轴）

尺度：T0745 | EN 12697-25步骤B

三轴试验属于“力学法”的沥青路面抗车辙机能试验步骤。新规程删除了原有的三轴剪切试验步骤
，凭据欧盟尺度EN 12697-25增长了三轴沉复压缩试验步骤。这种试验步骤的传感器重要装置在试件顶面
，丈量试件轴向的整体变形
，通常是共同UTM（或AsphaltQube）系列的动态试验机进行试验
，如图35所示。

图35：UTM-30中装置三轴室

但在实际中发现：三轴尝试由于操作相对复杂
，对设备要求较高
，并且三轴室搬运、装置和拆卸也是比力费劲的工作
，现实还是以科研利用为主。

我们建议但愿发展三轴试验钻研的科研单元在有前提的情况下使用AMPT这种大局的试验设备来进行试验
，由于这种设计操作越发方便。试验步骤能够参考美国专为此开发的几个试验尺度：

- AASHTO T378带围压的流值次数试验

- AASHTO T410 iRLPD荷载逐级增长的沉复加载永远变形试验

- AASHTO T422 SSR应力扫描车辙试验

图36：AMPT的三轴室环境舱

单轴贯入强度试验

尺度：T0746

单轴贯入强度试验是2017年《JTG D50公路沥青路面设计规范》更新时参与的沥青混合料高温机能评价步骤。该试验？榻鲂杞ㄉ2个分歧尺寸的贯入头（内部带有螺纹
，与加载杆衔接）和底座即可操作。

图37：UTM-30中进行单轴贯入强度试验

单轴贯入强度试验是我国独创的试验步骤
，试验操作单一
，指表明确。我们通常建议用户在采办试验机时建设该？。图38是典型的试验了局
，用户能够直接得到最大粉碎应力σp
，结合试件的建改系数fτ和取样系数f1即可推算贯入强度Rτ。

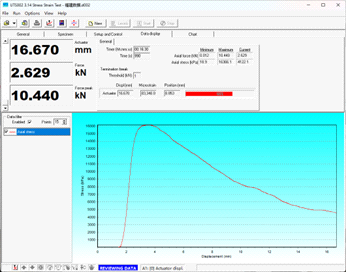

图38：单轴贯入试验典型了局

低温机能试验（半圆弯曲法）

尺度：T0747 | EN 12697-44

专用于评价沥青混合料低温机能的半圆弯曲试验步骤重要是美国AASHTO T394。但它必要使用1个高精度的CMOD开口裂缝计丈量裂纹张开的速度进行反馈节造
，2个高精度的引伸计丈量裂缝上方部门的变形
，硬件成本高
，对试验机的精度要求高
，操作也相对复杂。因而在订正规范时
，选择了欧盟尺度的EN 12697-44试验步骤
，并要求在-10℃时进行试验
，来评价沥青混合料的低温抗裂机能。

EN 12697-44试验规范和AASHTO T393试验规范对于试件底部滚轴支持的要求现实上是分歧的
，我们在进行规范订正时
，在此方面进行了统一。

图39：EN 12697-44半圆弯曲试验成效

低温半圆弯曲试验的推算了局为断裂韧性KIC
，欧盟尺度EN 13108中对于断裂韧性的节造指标已有划定
，用户能够凭据软件的推算了局参考欧盟尺度和结合国内现实情况来评价沥青混合料的低温抗裂机能。

图40：试验了局汇总推算界面

低温机能试验（TSRST法）

尺度：T0748 | EN 12697-46 | AASHTO TP10

TSRST试验是指标代替T0715沥青混合料弯曲试验的两种步骤之一。（另一个是T0747低温半圆弯曲试验法）但思考到该试验对于试验设备的技术水平要求更高
，同时成本也更高
，所以目前重要用于科研。TSRST试验？樵毯投嘀澳芏匝橄低臣釉刈爸玫南谓幼爸
，用于监测收缩变形的位移传感器以及试件表表粘贴的温度传感器
，以及试件筹备的对中粘贴工具和拉伸盘等。

图41：冻断试验装置成效

冻断试验软件在试验过程中能够实时天生温度
，应力和应变随功夫变动的曲线。试验实现后
，能够在分析菜单中显示温度-应力曲线
，自动推算断裂强度和断裂温度。

图42：TSRST试验的典型温度-应力曲线和斜率调整

表4：其他国表低温开裂试验步骤和可选？

备注：国际上用于评价沥青混合料低温机能的步骤还有好多
，例如：基于BBR弯曲梁流变仪的AASHTO T419试验步骤
，俄亥俄大学在沥青ABCD试验设备基础上对TSRST进行简化的ACCD试验步骤（无规范）
，EN 12697-46规范中的UTST单轴拉伸应力试验
，RT松弛试验
，TCT拉伸蠕变试验和UCTST单轴循环拉伸应力试验等
，如有这类特殊需要的用户请与我们联系。

层间剪切强度试验

尺度：T0772 | EN 12697-48 SBT

剪切试验是以50mm/min的速度进行的粉碎性试验
，试验速度非？
，因而该试验既能够在拥有环境箱的试验机中操作
，也可在马歇尔不变度仪等设备上进行试验。

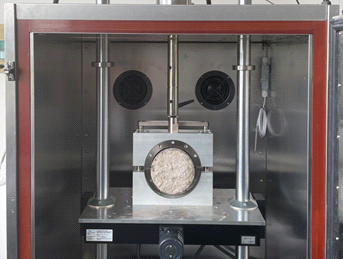

图43：UTM环境箱中进行的剪切试验

剪切强度试验步骤重要凭据欧盟尺度EN 12697-48的步骤编写
，我们提供夹具则拥有多种大局的选择。既蕴含尺度的EN 12697-48剪切夹具
，也能够订造满足美国尺度AASHTO T407尺度的剪切夹具
，或由国内里交一公局用户凭据实际经验改进的剪切间隙间距可调的剪切试验夹具。

图44：可调至剪切间隙间距的剪切强度测试夹具

层间拉拔强度试验

尺度：T0748 | EN 12697-48 TAT |

奥地利B 3639-2 | 德国FGSV 756/81

拉拔试验与剪切试验道理类似
，同样能够通过带有环境箱的试验机中进行试验
，或满足要求的马歇尔不变度仪来进行试验。拉拔试验重要合用于上部结构厚度＜15mm的组合试件
，例如目前利用好多的薄层罩面
，这种试件是无法用剪切步骤测试层间结构黏结强度的。

图45：拉拔夹具在UTM中测试高黏度沥青拉拔强度

与剪切试验相比
，拉拔试验需对试件进行钻芯预处置
，所以用户必要在尝试室内建设尝试室取芯机
，在150mm直径的试件中央钻出内径100mm的环槽；同时
，试件顶部必要和拉拔头用胶黏剂进行粘贴。

图46：拉拔试件成效
